Wie läuft der Kalibrierungsprozess von Stimmgabel-Füllstandsensoren ab?

Hallo! Als Lieferant von Stimmgabel-Füllstandsensoren werde ich oft nach dem Kalibrierungsprozess dieser raffinierten Geräte gefragt. Lassen Sie uns also gleich darauf eingehen und erläutern, worum es beim Kalibrierungsprozess von Stimmgabel-Füllstandssensoren geht.

Was sind eigentlich Stimmgabel-Füllstandsensoren?

Bevor wir mit dem Kalibrierungsprozess beginnen, werfen wir einen kurzen Blick darauf, was Stimmgabel-Füllstandsensoren sind. Diese Sensoren arbeiten nach dem Vibrationsprinzip. Die Stimmgabel schwingt in der Luft mit ihrer Eigenfrequenz. Kommt es jedoch mit einem flüssigen oder festen Material in Kontakt, ändert sich die Schwingungsfrequenz. Diese Frequenzänderung wird dann erfasst und zur Bestimmung des Substanzgehalts verwendet. Sie sind in einer Reihe von Branchen äußerst nützlich, von der Lebensmittel- und Getränkeindustrie bis hin zur Chemie- und Abwasseraufbereitung.

Warum ist eine Kalibrierung notwendig?

Bei der Kalibrierung handelt es sich um eine Abstimmung Ihres Stimmgabel-Füllstandsensors. Im Laufe der Zeit können Faktoren wie Temperaturschwankungen, mechanischer Verschleiß und elektrische Störungen die Genauigkeit des Sensors beeinträchtigen. Durch die Kalibrierung des Sensors stellen wir sicher, dass er zuverlässige und genaue Messwerte liefert. Dies ist von entscheidender Bedeutung, da ungenaue Füllstandmessungen zu allen möglichen Problemen wie Über- oder Unterfüllung von Tanks führen können, was kostspielig und in manchen Fällen sogar gefährlich sein kann.

Der Kalibrierungsprozess

Schritt 1: Vorbereitung

Das Wichtigste zuerst: Stellen Sie sicher, dass Sie über die richtigen Werkzeuge und Geräte verfügen. Sie benötigen ein Netzteil, das den Anforderungen des Sensors entspricht, einen Frequenzmesser zur Messung der Schwingungsfrequenz der Stimmgabel sowie ein Kalibrierungsmenü oder eine Software, sofern Ihr Sensor damit ausgestattet ist.

Es ist auch wichtig, die Stimmgabel gründlich zu reinigen. Jeglicher Schmutz, Ablagerungen oder Rückstände auf der Gabel können deren Vibration beeinträchtigen und die Kalibrierung beeinträchtigen. Verwenden Sie eine weiche Bürste und eine vom Hersteller empfohlene milde Reinigungslösung. Lassen Sie die Gabel nach der Reinigung vollständig trocknen.

Schritt 2: Ersteinrichtung

Sobald der Sensor sauber und trocken ist, installieren Sie ihn im Testbereich. Stellen Sie sicher, dass es richtig montiert und ausgerichtet ist. Sie möchten die tatsächlichen Betriebsbedingungen so genau wie möglich nachahmen. Schließen Sie den Sensor an die Stromversorgung und den Frequenzmesser an. Schalten Sie den Strom ein und lassen Sie den Sensor einige Minuten lang aufwärmen, damit er eine stabile Betriebstemperatur erreicht.

Schritt 3: Messung der Luftfrequenz

Befindet sich der Sensor in der Luft (also nicht in Kontakt mit dem Material, dessen Füllstand er erfassen soll), messen Sie mit dem Frequenzmesser die Schwingungsfrequenz der Stimmgabel. Dies wird als „Luftfrequenz“ bezeichnet und dient als Basislinie für die Kalibrierung. Notieren Sie sich diese Häufigkeit, da Sie sie später benötigen werden.

Schritt 4: Anpassen des Schwellenwerts

Jetzt ist es an der Zeit, den Schwellenwert festzulegen. Dies ist der Punkt, an dem der Sensor einen Alarm oder ein Steuersignal auslöst, das anzeigt, dass der Füllstand einen bestimmten Punkt erreicht hat. Normalerweise können Sie dies über das Kalibrierungsmenü oder die Software tun.

Wir berücksichtigen die Luftfrequenz, die wir zuvor gemessen haben. Basierend auf den Eigenschaften des Materials, das wir messen (wie Dichte und Viskosität), legen wir die Schwellenfrequenz so fest, dass der Sensor genau erkennt, wann das Material die Gabel erreicht. Wenn wir beispielsweise eine Flüssigkeit mit hoher Dichte messen, ist die Frequenzänderung beim Eintauchen der Gabel stärker ausgeprägt als bei einer Flüssigkeit mit niedriger Dichte.

Schritt 5: Überprüfung mit dem Material

Nachdem Sie den Schwellenwert eingestellt haben, ist es an der Zeit, den Sensor mit dem tatsächlichen Material zu testen. Führen Sie das Material langsam in den Bereich ein, in dem sich die Stimmgabel befindet, bis es die Stimmgabel erreicht. Die Frequenz der Gabelung sollte sich wie erwartet ändern. Vergleichen Sie die gemessene Frequenz mit der zuvor festgelegten Schwellenfrequenz.

Wenn der Sensor nicht zum richtigen Zeitpunkt auslöst, müssen Sie den Schwellenwert möglicherweise erneut anpassen. Nehmen Sie immer wieder kleine Anpassungen vor und führen Sie erneute Tests durch, bis der Sensor den Materialfüllstand genau erkennt.

Schritt 6: Letzte Kontrollen

Wenn Sie mit der Kalibrierung zufrieden sind, führen Sie einige abschließende Kontrollen durch. Überprüfen Sie die Wiederholgenauigkeit des Sensors, indem Sie den Vorgang des Einbringens und Entfernens des Materials einige Male wiederholen. Der Sensor sollte stets auf dem gleichen Niveau auslösen.

Überprüfen Sie außerdem, ob elektrische Störungen vorliegen. Sie können dies tun, indem Sie ein Multimeter verwenden, um die elektrischen Signale des Sensors zu messen. Alle anormalen Messwerte könnten auf eine Störung hinweisen, die behoben werden muss.

Arten von Stimmgabel-Füllstandsensoren und Kalibrierung

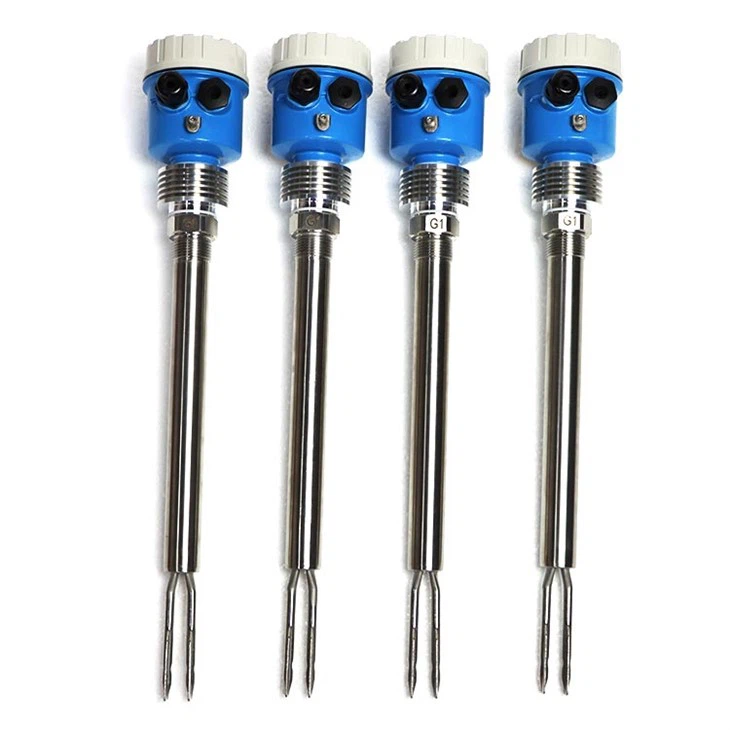

Auf dem Markt sind verschiedene Arten von Stimmgabel-Füllstandsensoren erhältlich. Zum Beispiel,Niveauschalter vom Typ Stimmgabelwird üblicherweise für die Grenzstanderkennung verwendet. Diese werden häufig für bestimmte Anwendungen entwickelt, beispielsweise in explosionsgefährdeten Umgebungen, in denen Sicherheit oberste Priorität hat.

Der Kalibrierungsprozess für diese Sensortypen ähnelt im Allgemeinen dem oben beschriebenen, es können jedoch einige zusätzliche Überlegungen erforderlich sein. Beispielsweise müssen Sie in explosionsgefährdeten Umgebungen sicherstellen, dass der Kalibrierungsprozess so durchgeführt wird, dass keine Zündquellen entstehen.

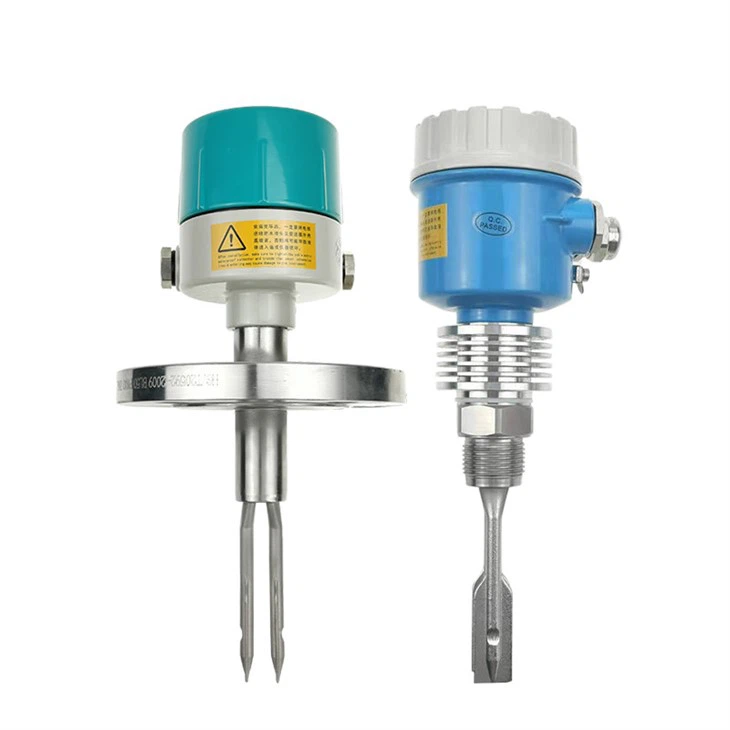

Ein anderer Typ ist derMaßgeschneiderter Stimmgabel-Horizontalschalter mit Aluminiumgehäuse. Dieser Sensortyp wird häufig in horizontalen Installationen verwendet und kann unterschiedliche Montage- und Kalibrierungsanforderungen haben. Beispielsweise ist die richtige Ausrichtung des horizontalen Sensors entscheidend, um eine genaue Füllstandserkennung zu gewährleisten.

Und natürlich haben wir dasNiveauschaltersensor. Diese Sensoren werden verwendet, um zu erkennen, wann ein Füllstand einen bestimmten Grenzwert erreicht, egal ob es sich um einen Höchst- oder Tiefststand handelt. Die Kalibrierung dieser Sensoren konzentriert sich auf die genaue Einstellung der Grenzwerte.

Tipps für eine erfolgreiche Kalibrierung

• Befolgen Sie die Anweisungen des Herstellers: Jeder Stimmgabel-Füllstandsensor ist ein wenig anders. Lesen Sie daher immer das Handbuch des Herstellers für spezifische Kalibrierungsverfahren und Empfehlungen.
• Dokumentieren Sie alles: Notieren Sie sich alle Kalibrierungsschritte, einschließlich der Luftfrequenz, der Schwellenwerteinstellungen und der Testergebnisse. Diese Dokumentation kann für zukünftige Referenzzwecke und für Prüfzwecke nützlich sein.
• Schulen Sie Ihre Mitarbeiter: Wenn Ihr Team für die Kalibrierung der Sensoren verantwortlich ist, stellen Sie sicher, dass es gut geschult ist. Eine ordnungsgemäße Schulung kann kostspielige Fehler während des Kalibrierungsprozesses verhindern.

Zusammenfassung und Einladung zum Kauf

Das ist also der Kalibrierungsprozess von Stimmgabel-Füllstandsensoren auf den Punkt gebracht. Als Lieferant sind wir bestrebt, qualitativ hochwertige Sensoren bereitzustellen, die einfach zu kalibrieren und zu warten sind. Ganz gleich, ob Sie einen einfachen Grenzstandsensor oder eine maßgeschneiderte Lösung für eine bestimmte Anwendung suchen, bei uns sind Sie richtig.

Wenn Sie auf der Suche nach Stimmgabel-Füllstandssensoren sind und sich über Ihre Anforderungen unterhalten möchten oder detailliertere Informationen zum Kalibrierungsprozess benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen dabei zu helfen, den perfekten Sensor für Ihre Bedürfnisse zu finden und sicherzustellen, dass er kalibriert ist und einwandfrei funktioniert.

Referenzen

• „Level Measurement Handbook“, Herausgeber: XYZ Publishing
• Diverse Herstellerdokumentationen für Stimmgabel-Füllstandsensoren.
