Wie erkennt ein Zulassungsniveau das Niveau?

Zulassungsstufeschalter sind entscheidende Instrumente in verschiedenen industriellen Anwendungen, mit denen das Niveau von Flüssigkeiten, Feststoffen und Schlämmen in Tanks, Silos und anderen Behältern erfasst wird. Als führender Anbieter von Switches für Zulassungsstufen freue ich mich, Ihnen mitzuteilen, wie diese Geräte funktionieren und ihre Bedeutung für die Erkennung von industriellen Ebenen.

Die Grundlagen der Erkennung von Zulassungsniveaus

Bevor Sie sich darüber informieren, wie ein Zulassungsstufeschalter das Niveau erkennt, ist es wichtig, das Konzept der Zulassung zu verstehen. Die Zulassung ist das Maß dafür, wie leicht ein elektrischer Schaltkreis ein Wechselstrom (AC) ermöglicht, zu fließen. Es ist das gegenseitige Impedanz und besteht aus zwei Komponenten: Leitfähigkeit (der eigentliche Teil) und Anfälligkeit (der imaginäre Teil). Im Zusammenhang mit der Erkennung von Ebenen ändert sich die Zulassung einer Erfassungssonde, wenn sie mit verschiedenen Materialien in Kontakt kommt.

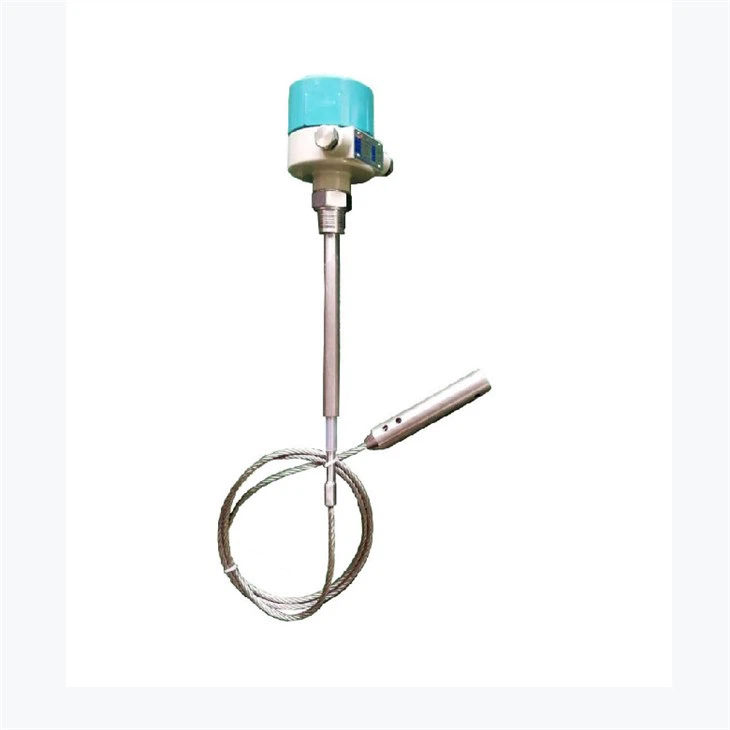

Ein Zulassungsniveauschalter besteht typischerweise aus einer Erfassungssonde, einem elektronischen Schaltkreis und einem Ausgangsrelais. Die Erfassungssonde wird in den Behälter eingefügt, in dem die Ebene überwacht werden muss. Wenn das Material im Behälter den Niveau der Sonde erreicht, ändert sich die elektrischen Eigenschaften der Sondenmaterialsystem, die wiederum die vom elektronischen Schaltkreis gemessene Zulassung verändert.

Das Arbeitsprinzip der Zulassungsstufe schaltet sich

1. Kapazitive Wirkung

Der häufigste Mechanismus für die Erkennung von Zulassungsniveau ist der kapazitive Effekt. Die Erfassungssonde und die Behälterwand (oder eine Referenzelektrode) bilden einen Kondensator. Wenn sich die Sonde in der Luft befindet, ist die Kapazität relativ niedrig, da Luft eine niedrige Dielektrizitätskonstante aufweist. Wenn das Material steigt und die Sonde bedeckt, nimmt die Dielektrizitätskonstante zwischen der Sonde und der Behälterwand zu. Dies liegt daran, dass die meisten Materialien (Flüssigkeiten, Feststoffe) eine höhere Dielektrizitätskonstante als Luft aufweisen.

Die Kapazität (c) eines Kondensators ist durch die Formel (c = \ frac {\ epsilon a} {d}) angegeben, wobei (\ epsilon) die Permittivität des Mediums zwischen den Platten ist, (a) die Fläche der Platten ist und (d) der Abstand zwischen den Plates zwischen den Platten ist. Wenn das Material mit einem höheren (\ Epsilon) den Raum um die Sonde umsetzt, nimmt die Kapazität (c) zu.

Der elektronische Schaltkreis des Zulassungsniveausschalters misst diese Änderung der Kapazität. Es wendet eine Wechselspannung auf die Sonde an und misst den resultierenden Strom. Da Zulassung (y = \ frac {i} {v}) (wobei (i) der Strom und (v) die Spannung ist), führt eine Zunahme der Kapazität zu einer Zunahme der Zulassung.

2. Leitfähiger Effekt

Zusätzlich zur kapazitiven Wirkung können die leitenden Eigenschaften des Materials auch die Zulassungsmessung beeinflussen. Einige Materialien, insbesondere leitende Flüssigkeiten, können einen direkten elektrischen Weg zwischen der Sonde und der Behälterwand oder einer Referenzelektrode liefern. Dies erhöht die Leitfähigkeitskomponente der Zulassung.

Die elektronische Schaltung ist so ausgelegt, dass sie zwischen den kapazitiven und leitenden Änderungen der Zulassung unterscheidet. Es kann kalibriert werden, um auf bestimmte Arten von Materialien basierend auf ihren elektrischen Eigenschaften zu reagieren. In einem System, in dem das Material eine hochleitende Flüssigkeit ist, kann beispielsweise der Schalter so eingestellt werden, dass ein bestimmter Anstieg der Leitfähigkeit erkannt wird.

Faktoren, die die Erkennung des Zulassungsniveaus beeinflussen

1. Materialeigenschaften

Die dielektrische Konstante und Leitfähigkeit des gemessenen Materials sind die wichtigsten Faktoren. Unterschiedliche Materialien haben unterschiedliche dielektrische Konstanten, was bedeutet, dass die Änderung der Zulassung, wenn die Sonde durch das Material bedeckt ist, variiert. Zum Beispiel hat Wasser eine relativ hohe Dielektrizitätskonstante ((\ epsilon_r \ ca. 80) bei Raumtemperatur), während die meisten Plastik eine Dielektrizitätskonstante im Bereich von 2 bis 4 aufweisen.

Leitmaterialien können auch Herausforderungen stellen. Wenn das Material zu leitend ist, kann es falsche Messwerte oder eine kurze Schaltung der Erfassungssonde verursachen. In solchen Fällen sind spezielle Sonden und Schaltungen erforderlich, um eine genaue Erkennung von Niveau zu gewährleisten.

2. Umgebungsbedingungen

Temperatur, Druck und Luftfeuchtigkeit können alle die elektrischen Eigenschaften des Materials und die Erfassungssonde beeinflussen. Hohe Temperaturen können die Dielektrizitätskonstante des Materials verändern und auch die Leistung der elektronischen Komponenten im Schalter beeinflussen. Luftfeuchtigkeit kann Korrosion der Sonde verursachen und feuchtigkeitsbezogene elektrische Veränderungen einführen, die kompensiert werden müssen.

3. Installation und Montage

Die Art und Weise, wie der Zulassungsschalter installiert ist, kann sich auch auf die Leistung auswirken. Wenn die Sonde nicht ordnungsgemäß im Behälter zentriert ist oder wenn sie zu nahe an der Wand ist, kann die elektrische Feldverteilung um die Sonde verzerrt werden, was zu einer ungenauen Erkennung von Niveau führt. Darüber hinaus kann das Vorhandensein von Agitatoren, Rohren oder anderen Objekten im Behälter das elektrische Feld beeinträchtigen und die Zulassungsmessung beeinflussen.

Anwendungen von Zulassungsstufenschaltern

Zulassungsstufeschalter werden in verschiedenen Branchen häufig verwendet, einschließlich Chemikalie, Lebensmittel und Getränke, Pharmazeutika und Wasseraufbereitung.

In der chemischen Industrie werden sie verwendet, um den Grad der ätzenden Flüssigkeiten in Lagertanks zu überwachen. Die Fähigkeit, harte chemische Umgebungen standzuhalten und den Niveau genau zu erkennen, ist für die Prozesssicherheit und -Effizienz von entscheidender Bedeutung.

In der Lebensmittel- und Getränkebranche werden die Zulassungsschalter verwendet, um das Niveau der Flüssigkeiten wie Milch, Saft und Bier zu messen. Sie müssen hygienisch sein und strenge Vorschriften für Lebensmittelsicherheit einhalten.

In der pharmazeutischen Industrie werden diese Schalter verwendet, um das Niveau der Flüssigkeiten und Pulver in Produktionsschiffen zu überwachen. Eine präzise Erkennung von Ebenen ist für die Sicherstellung der Qualität und Konsistenz von pharmazeutischen Produkten von wesentlicher Bedeutung.

In der Wasseraufbereitungsbranche werden die Zulassungsschalter verwendet, um das Wasserniveau in Tanks, Klärrädern und anderen Behandlungseinheiten zu kontrollieren. Sie helfen bei der Aufrechterhaltung des richtigen Flusses und der Behandlung von Wasser.

Erweiterte Funktionen moderner Zulassungsstufenschalter

Moderne Switches für Zulassungsstufen haben mehrere fortschrittliche Funktionen, um ihre Leistung und Zuverlässigkeit zu verbessern.

1. Einstellbare Empfindlichkeit

Die Empfindlichkeit des Schalters kann an verschiedene Materialien und Anwendungen angepasst werden. Dies ermöglicht eine genaue Erkennung von Niveau, selbst in herausfordernden Umgebungen, in denen die Materialeigenschaften variieren können.

2. Selbstkompensation

Viele Schalter sind mit Selbstkompensationsmechanismen ausgestattet, um Änderungen der Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit zu berücksichtigen. Dies stellt sicher, dass der Schalter eine konsistente und genaue Erkennung von Niveau über einen weiten Bereich von Betriebsbedingungen bietet.

3.. Diagnostische Funktionen

Einige Switches für Zulassungsniveaus haben diagnostische Funktionen, die Fehler in der Sonde oder im elektronischen Schaltkreis erkennen können. Dies hilft bei der frühzeitigen Erkennung von Problemen und verringert Ausfallzeiten für die Wartung.

Warum wählen Sie unsere Zulassungsstufenschalter

Als Lieferant von Switches für Zulassungsstufen bieten wir hohe Qualitätsprodukte an, die den unterschiedlichen Bedürfnissen unserer Kunden gerecht werden. Unsere Switches sind mit der neuesten Technologie gebaut und streng getestet, um eine zuverlässige Leistung zu gewährleisten.

Wir bieten eine breite Palette von Zulassungsschalter, einschließlich derjenigen, die für verschiedene Materialien, Temperaturen und Drucke geeignet sind. Unabhängig davon, ob Sie den Niveau einer Flüssigkeit in einem kleinen Tank oder in einem großen Silo messen müssen, haben wir die richtige Lösung für Sie.

Unser technisches Support -Team steht Ihnen immer zur Verfügung, um Sie bei der Installation, Kalibrierung und Fehlerbehebung zu unterstützen. Wir bieten auch Anpassungsoptionen an, um Ihre spezifischen Anforderungen zu erfüllen.

Wenn Sie interessiert sindZulassungsstufeAnwesendHF -Zulassungsmessung, oderHF -Zulassungsniveau -Messschalter für die Messung von MassenmaterialienBitte kontaktieren Sie uns, um weitere Informationen zu erhalten. Wir freuen uns darauf, Ihre Bedürfnisse zu besprechen und Ihnen die besten Level -Erkennungslösungen zu bieten.

Referenzen

• Beckwith, TG, Buck, NL & Marangoni, RD (2006). Mechanische Messungen. Addison - Wesley.
• Dorf, RC (Hrsg.). (2008). Das Handbuch für Elektrotechnik. CRC Press.
• Kroschwitz, JI & Howe - Grant, M. (Hrsg.). (1999). Kirk - Othmer Encyclopedia der chemischen Technologie. Wiley.
